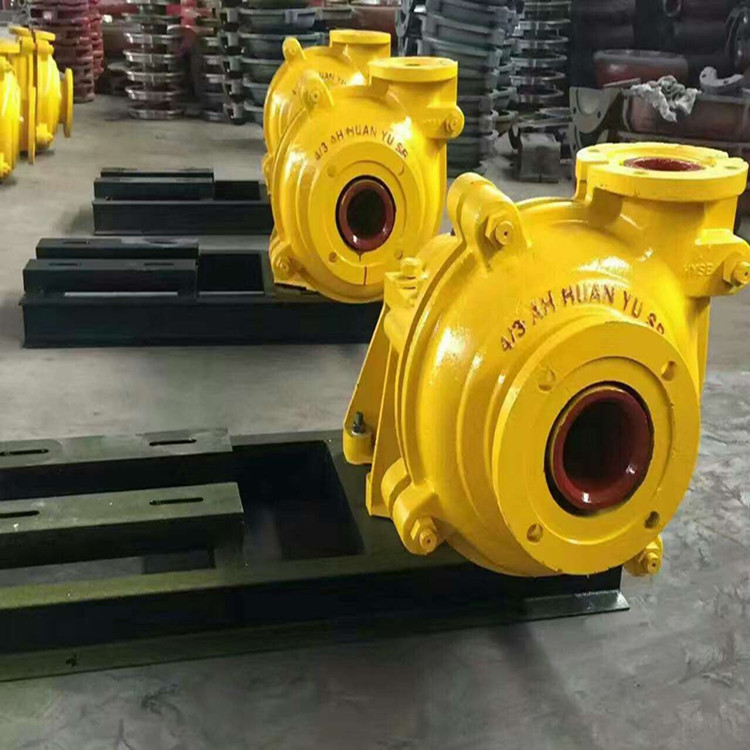

渣漿泵的底座安裝說明

1 渣漿泵底座的安裝

泵應該由有經驗的人員安裝。在安裝泵時,如果不能準確的安裝和對中,泵可能會出現各種各樣的故障。

在裝運之前,連接在公用底座的泵和電機,已經在我們工廠準確地對中過了。請?jiān)谙铝胁襟E中準確地安裝公用底座并在以下步驟現場檢查同心度。

 1)   為泵安裝提供平墊和斜墊鐵組。

2)   基礎混凝土凝固后,沿著地腳螺栓,泵支撐點,電機支撐點,確定平墊鐵的位置,這樣可以使底座的應力最小。每一塊平墊鐵的頂面應采用水平儀找平。

平墊鐵的高度無需統一找平,因?yàn)楫?dāng)?shù)鬃惭b后平墊鐵的高度是由斜墊鐵調節的。

3)   當粘接平墊鐵的混凝土凝固后,將底座(已安裝和電機)放置在斜墊鐵上。檢查泵軸的高度,將一臺水平儀放在出水口法蘭面上,用斜墊鐵調整泵的軸向和側向的水平度。

4)   當泵的位置和水平面確定后,用對中工具臨時的對中泵和電機。請記錄臨時對中值,在以后的同心度檢查中將會有用。

5)   臨時對中完成后,在地腳螺栓孔中澆注混凝土。

6)   當澆注到地腳螺栓孔中的混凝土完成凝固后,請牢固地?cái)Q緊地腳螺栓螺母。

7)   完成聯軸器耦合檢查后,請將砂漿澆注到底座的每一個角落,不留任何空隙。

8)   完成上述步驟后,安裝入水管和出水管。

2 渣漿泵聯軸器耦合

彈性柱銷聯軸器耦合為渣漿泵標準配置類型,請按以下步驟對中泵和電機。

1)   在兩個聯軸器的周線上放一個刻度表,在配合面上放一個刻度表,用以對中泵和電機。

2)   在聯軸器外周線等距的四個點也就是相隔90°查角度和平行對中度。

最大允許的角度和平行對中度的偏差不能超過0.1～0.15毫米。

3)   在連接泵和電機的聯軸器之前,務必檢查電機的旋轉方向。旋轉方向由泵殼上的箭頭標出,當從電機端對泵端看時為順時針方向。

4)   確認旋轉方向后,連接泵和電機的聯軸器。

5)   在壓送介質的溫度超過環境溫度的地方,當泵在指定的溫度穩定后,再次檢查對中度。

運行期間,在介質溫度預期會變化的地方,軸可能會或多或少地偏心,這時需要聯軸器有更大的彈性。

3 渣漿泵管道布置請依照以下幾點:

1)   牢固支護進水管與出水管,這樣管道上的力就不會作用在泵上。當泵承受到管道的附加外力作用時會出現故障。

2)   泵進水管要簡短,裝置汽蝕余量必須大于泵汽蝕余量，在輸送重量濃度大的渣漿時推薦使用倒灌安裝方式。

3)   當入水管的尺寸和泵的吸入口不一樣時,通過在他們之間插入的偏心漸縮管來連接他們,以消除氣泡。

4)   泵出水管路要安裝閘閥以調節泵運行工況點，閥門盡可能靠近泵出水管嘴安裝。揚程大于10米的泵組在泵出口必須安裝止回閥,防止突發停機時發生水擊造成過流部件損壞。

5)   機組安裝完成后，檢查軸封用水的壓力與流量。

6)   用于冷卻水,密封水和循環水的輔助管道和主管道一樣,正確安裝它們,以使他們不會在泵上施加不期望的作用力。在安裝前,確保在管內沒有留下雜質。如果有,請?jiān)诎惭b之前徹底清除管道內雜質。

7)   配管完成后,請?jiān)俅螜z查泵和電機的對中,以確保對中度沒有受到配管過程中附加外力的干擾。
